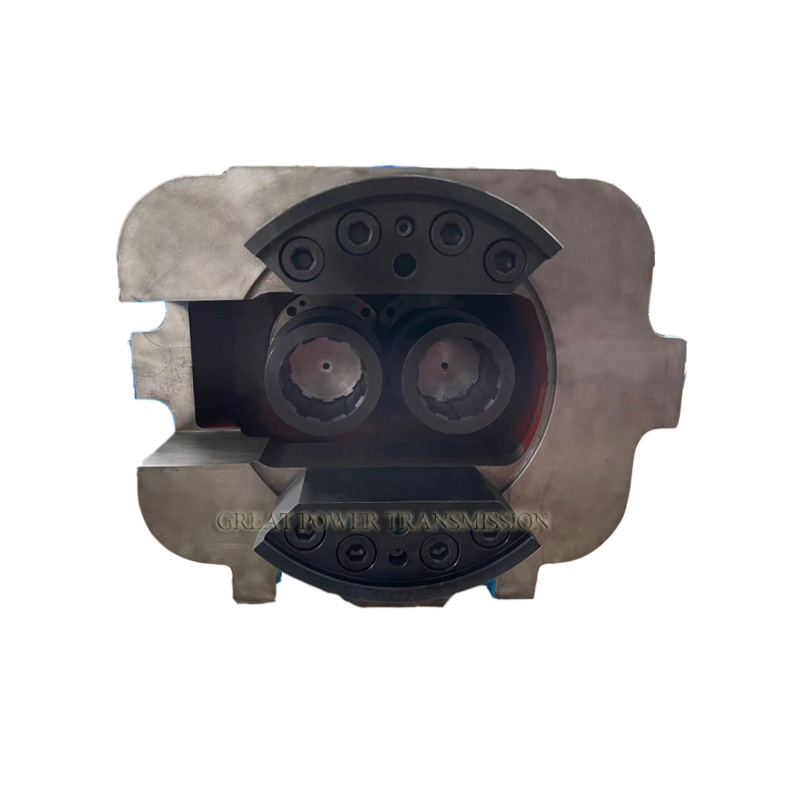

SZW sorozatú vízszintes kúpos ikercsavaros extruder hajtómű

Rövid leírás:

Az SZW sorozatú fogaskerekes reduktor egy speciális hajtóegység, amelyet kúpos ikercsavaros extruderrel párosítanak. Két részből áll, nevezetesen a szűkítő dobozból és az elosztódobozból. Az elosztódoboz és a sebességváltó doboz integrált kialakítása a kompakt szerkezet, a kényelmes telepítés előnyeivel rendelkezik. A fordulatszám csökkentése és a motor nyomatékának növelése után a hajtóerőt az elosztódobozra adja, majd meghajtja a kettős kimenő tengelyeket (a mellékelt szög megegyezik az ikercsavarrudakéval) egy pár kis kúpos spirálfogaskereken keresztül, 1:1 hajtási aránnyal, így a csavarrudakat különböző irányban kifelé hajtja.

Küldjön e-mailt nekünk

Termék részletek

Termékcímkék

Alapvető információk

Modell NO.	SZW65~110
Bemeneti teljesítmény	5,5KW ~ 550KW
Kimeneti nyomaték	510N · m ~ 105050N · m
Beviteli sebesség	600-1500 RPM
Kimeneti sebesség	Arány alapján
Fogaskerék Anyaga	20CrMnTi alacsony széntartalmú ötvözött acél
Ház anyaga	Öntöttvas
Fogaskerék feldolgozás	CNC köszörülés
Csapágyak márkája	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG stb.
Olajtömítés márkája	FAG,NAK stb.
Fogaskerekek felületi keménysége	HRC54~62
A sebességváltó pontossága	6. évfolyam
Hőkezelés	Karburálás, oltás
Kimeneti mód	Üreges tengely kimenet
Beviteli mód	Szilárd tengely

Termékleírás
Az SZW sorozatú fogaskerekes reduktor egy speciális hajtóegység, amelyet kúpos ikercsavaros extruderrel párosítanak. Két részből áll, nevezetesen a szűkítő dobozból és az elosztódobozból. Az elosztódoboz és a sebességváltó doboz integrált kialakítása a kompakt szerkezet, a kényelmes telepítés előnyeivel rendelkezik. A fordulatszám csökkentése és a motor nyomatékának növelése után a hajtóerőt az elosztódobozra adja, majd meghajtja a kettős kimenő tengelyeket (a mellékelt szög megegyezik az ikercsavarrudakéval) egy pár kis kúpos spirálfogaskereken keresztül, 1:1 hajtási aránnyal, így a csavarrudakat különböző irányban kifelé hajtja.

Termék jellemzők
1. Léteznek evolvens hengeres sebességváltók, amelyek adatait és szerkezetét a számítógép optimálisan tervezi meg.
2. A fogaskerekek kiváló minőségű, nagy szilárdságú, alacsony széntartalmú ötvözött acélból készülnek szénbehatolás, kioltás és fogcsiszolás után. Nagy a fogfelület keménysége, nagy teherbírása, kis zaja, sima működése és magas vezetési hatékonysága.
3. Az elosztódoboz anyaga göbös grafit öntvényvas és a fogaskerekek nagy-szilárdságú köszörült fogakkal rendelkeznek, melyekben kígyó alakú hűtővíz csövek vannak elosztva.
4. A sebességváltó maximális bemeneti fordulatszáma általában nem nagyobb, mint 1500 ford./perc.
5. A munkakörnyezet hőmérséklete -10 ℃-45 ℃. Ha a hőmérséklet 0 ℃ alatt van, a kenőolajat az indítás előtt + 10 ℃-ra kell előmelegíteni.

Műszaki paraméter

Nem	Írja be	Bemeneti teljesítmény (KW)	Vezetési arány	Bemeneti sebesség (RPM)	Kimeneti sebesség (RPM)	Egytengelyes kimeneti nyomaték (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Alkalmazás
Az SZW sorozatú fogaskerekes reduktort széles körben használják műanyag kúpos ikercsavaros extruderekben.

GYIK

K: Hogyan válasszunk a sebességváltó éssebességváltó sebességcsökkentő?

V: A termékleírás kiválasztásához tekintse meg katalógusunkat, vagy ajánlhatjuk a modellt és a specifikációt is, miután megadta a szükséges motorteljesítményt, kimeneti sebességet és fordulatszám arányt stb.

K: Hogyan tudjuk garantálnitermékminőség?
V: Szigorú gyártási folyamat-ellenőrzési eljárásunk van, és minden alkatrészt tesztelünk a szállítás előtt.Sebességváltó-szűkítőnk a telepítés után elvégzi a megfelelő működési tesztet is, és benyújtja a vizsgálati jelentést. Csomagolásunk fadobozokba kerül, kifejezetten exportra, a szállítás minőségének biztosítása érdekében.
Q: Miért válasszam az Ön cégét?
V: a) A sebességváltó berendezések egyik vezető gyártója és exportőre vagyunk.
b) Cégünk több mint 20 éve gyárt fogaskerék-termékeket gazdag tapasztalattalés fejlett technológia.
c) A legjobb minőséget és a legjobb szolgáltatást tudjuk biztosítani a termékek versenyképes árai mellett.

K: Mi aza te MOQ ésfeltételeifizetés?

V: A MOQ egy egység. T/T és L/C elfogadott, és egyéb feltételek is tárgyalhatók.

K: Be tudja nyújtani a vonatkozó dokumentációt? árukért?

A:Igen, a legtöbb dokumentációt biztosítani tudjuk, beleértve a kezelési kézikönyvet, a vizsgálati jelentést, a minőségellenőrzési jelentést, a szállítási biztosítást, a származási bizonyítványt, a csomagolási listát, a kereskedelmi számlát, a fuvarlevelet stb.
